解决联想B300一体机主板温度过高问题
To solve the problem of too high temperature in Lenovo B300 all-in-one PC
2011年6月,随着CPU双核处理器的发展,为了网站建设的需要,特别是加快视频转化的处理速度,我决定购买了一台联想B300型一体机(处理器 E6300S 双核2.8G)。几年来,效果还是很不错的.特别是视频转换的速度大为提高。原来的P4-2.8G处理器转化一部电影需要2-3个小时,现在只要二三十分钟就可以了.三年下来,基本上没出什么大毛病(只是有几个USB接口不很通畅)。但最近半个月,在鲁大师软件中出现了主板温度过高的提示,甚至超出75度开始报警。在大量复制文件时能达到80度。显卡温度也达到70度。经过试验观察,确定这些指示是可靠的。这不由得增加了我的思想负担。根据我过去的经验,多半是机内积尘过多或是导热膏干固引起。由于这是一款著名的联想整机,我更倾向于前者,我不大相信这样一个机器才用三年导热膏就会干固。”小洞不补,大洞吃苦“,为了防止电脑进一步损坏,我决定拆开检查。
十多年来,我从自己组装到修理电脑,装机拆机少说也有上百次了。这几年由于眼睛老花虽然不太愿意再做这些事,但我觉得这点小事还是自己动手吧。不过对于一体机我还是第一次。为了少走弯路,我还是决定先在网上看看别人的经验。从很多人介绍看,这一体机拆装还是很麻烦的。很多人建议最好还是请专业人员来做。但后来我找到一段联想b300产品拆解视频,看来这个型号的机子拆卸并不复杂,增强了我的信心。于是我决定自己动手来解决
联想b300产品拆解视频 (56网 09'46")
由于这台机子的整体设计很好,所以实践起来也还是很顺利的。先把后支架的两个螺丝拆下(这里有一点窍门,请注意视频的04'20"的解说,先把后支架的锁扣打开,把支架推开),然后再用刀片和螺丝刀渐渐把四周撬开,后盖就可以轻轻拿下来了。打开后盖可以看到,盖子的开合是由6个双向自动卡柱完成的,所以不用螺丝。后盖打开后再把右面一个白色盖子的十几个螺丝拆下。拿开盖子就可以看到内部零件。在最上面是一组降温用的铜管,有两个螺丝固定,把它松开卸下就可以看到CPU和其它两个芯片。按上面视频介绍,最左面一个是主板内置的显卡,中间一个是北桥还是南桥我就不能肯定了(我的机型处理器是E6300S,视频介绍的是E6300。它的铜管下面只有CPU和显卡两个芯片,可能这里有些不同)整个主板拿开导热铜管以后的结构见下图所示:

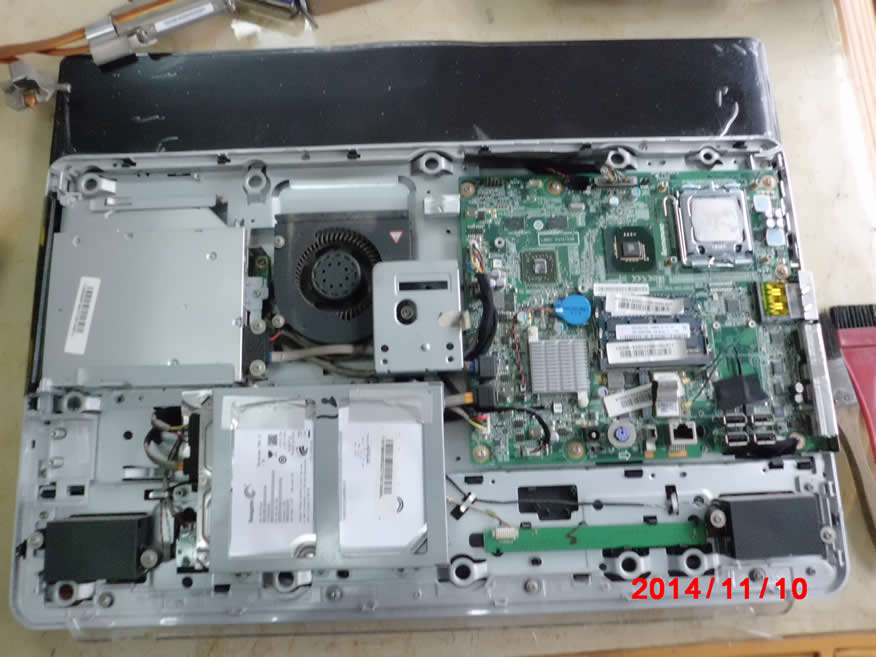

联想B300一体机拆开以后的主板平面结构
出乎我的意料,整个机盒里面灰尘很少。我用吸尘器把它们洗净。仔细看那三个芯片和导热管,没想到倒是原来预想的第二个原因:导热膏几乎完全干固甚至没有了(见下面两张照片)

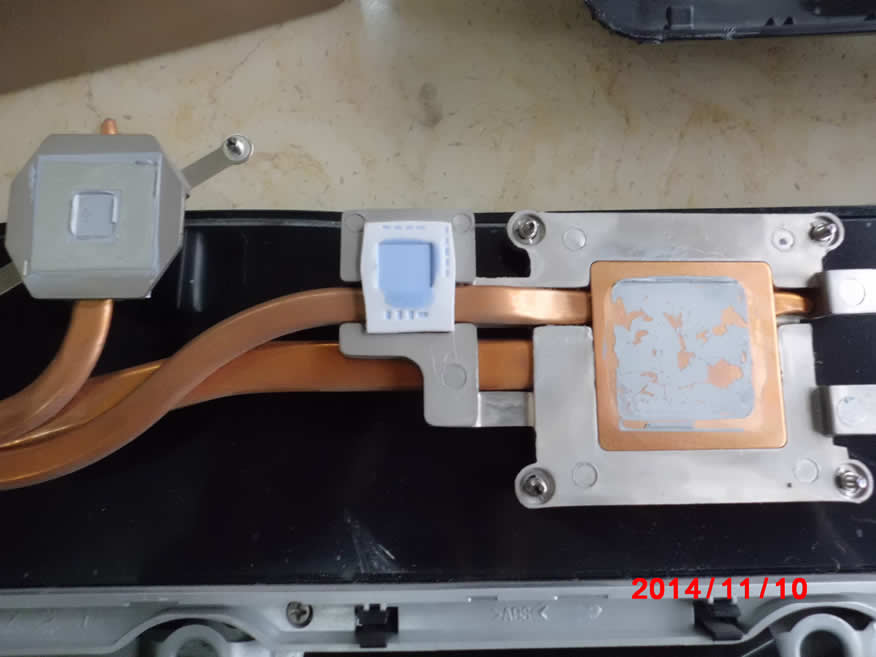

联想B300一体机导热铜管背面对准三个芯片位置的的导热膏已经干固
图2 导热铜管背面对准三个芯片位置的的导热膏已经干固
显卡表面的导热膏基本没有了
中间一个芯片表面的导热膏只残留一部分
联想B300一体机CPU表面的导热膏基本没有了
显卡表面的导热膏基本没有了
中间一个芯片表面的导热膏只残留一部分
CPU表面的导热膏基本没有了
这时我只好再到我的备用箱去找那瓶备用已久的导热膏,还不错很快就找到了。密封的很好,打开一看,盒顶上贴着一个标签原来是我2010年10月花5元钱买来使用以后封存的。我打开盖子用手指试了一下,质感还很好,出去再买新的要花半天时间,我决定就使用它吧。

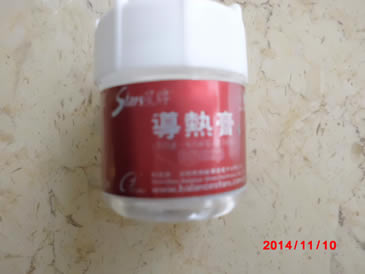

2010年10月在电脑城买来的导热膏

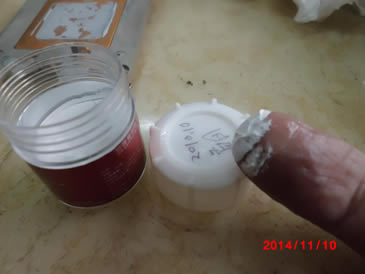

我打开盖子用手指试了一下,质感还很好
2010年10月在电脑城买来的导热膏
我打开盖子用手指试了一下,质感还很好
找到了原因,剩下来的工作就很简单了。我把原来残留在芯片表面和导热管上的导热膏擦去,抹上“新”膏(注意不要抹太多太厚,四边要留一点溢出空间),再一步一步复原就OK了。不过有两个值得说明的问题:
1. 在导热铜管上共连着三块导热板。最右边的CPU对应铜板上面是直接涂上导热膏。在我作完以后想涂中间一个时,却发现它原来的导热膏并未涂在铜板上,而是有一片厚约1-2毫米的像海绵一样的软介质上。当时由于它掉到旁边我才察觉到这个问题。(见下图8)这不仅使我产生了怀疑,这样不是影响导热吗?辛亏在拆开时我留了照片(见上面图2),在那张照片上可以清楚地看到原来就是那样涂的。我想这可能是由于这一组导热管共有三个导热板,也许是为了保证三个板都能完全接触而特意设计的,那样的话,这种海绵似的介质应该也是能够很好导热的物质。我决定还是照猫画虎吧!我把导热膏涂在了这块物质上面并把它放归原位。至于那最左边显卡的一块,因为它没有掉了来,所以我也没有必要再去动它,也就直接涂在原来的位置上了。
中间一个导热板上的导热膏是有一片厚约1-2毫米的像海绵一样的软介质上
图8 中间一个导热板上的导热膏是有一片厚约1-2毫米的像海绵一样的软介质上。当时由于它掉到旁边我才察觉到这个问题。

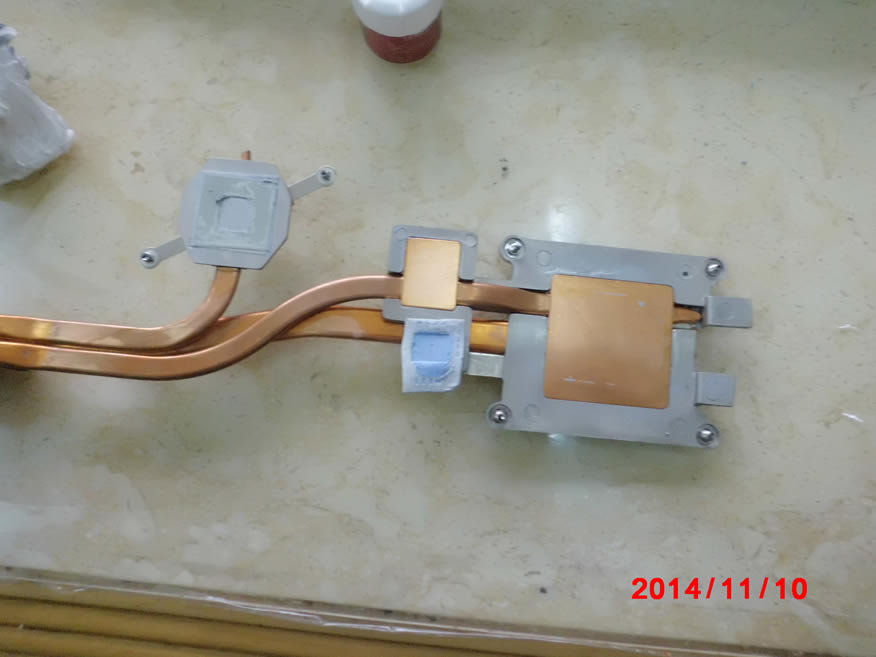

重新涂好的三个铜板上的导热膏
图9 重新涂好的三个铜板上的导热膏
2. 在全部搞好最后安装面板后面的支架时,支架上面那个锁扣却耽误了一些时间,因为我无法搬动并使它复位。这样支架后面的支撑腿就不能复位。看了在那个支架上的一个说明图才明白,必须先把支架用力向后面搬动到头,然后才能很容易地拨动那个锁扣。否则就是搞坏了恐怕也无法复位。
就这样前后共花了一个多小时总算弄完了。我把各种连线接好重新打开电脑用“鲁大师”软件查看,问题完全解决了。刚开电脑时主板,显卡的温度大约30度,然后使用鲁大师的“温度压力测试功能”试验,十几分钟后温度也只有42度,比原来下降近40度。真可以说是“手到病除”了!价值仅有几分钱的一点点导热膏,竟然会有如此大的影响。从好处说可谓“四两拨千斤”,从坏处说那真是“一颗老鼠屎坏了一锅粥”!这样的哲学道理日常生活中比比皆是,值得人们认真思考。

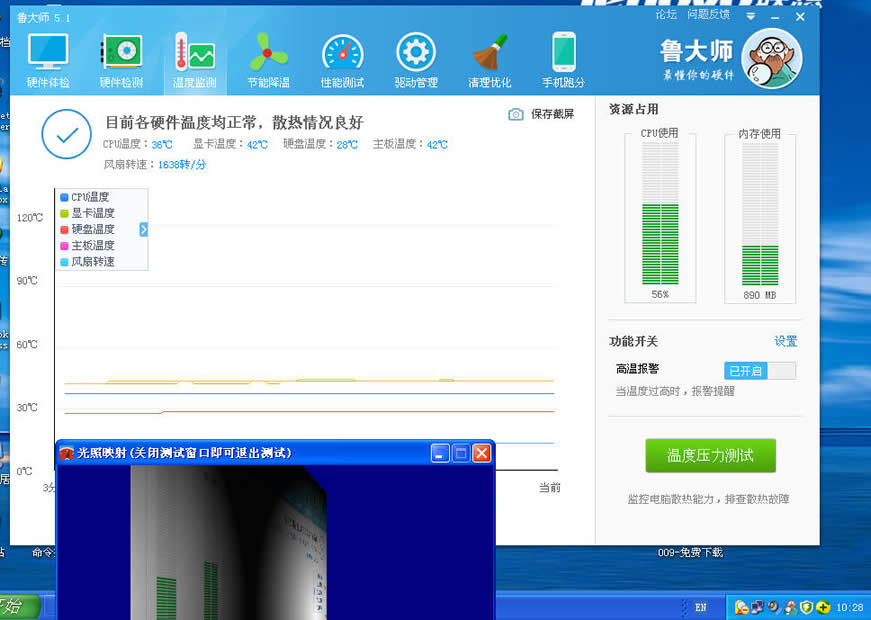

使用鲁大师的“温度压力测试功能”试验,十几分钟后温度也只有42度
特此记录以和大家共享
2014.11.12
